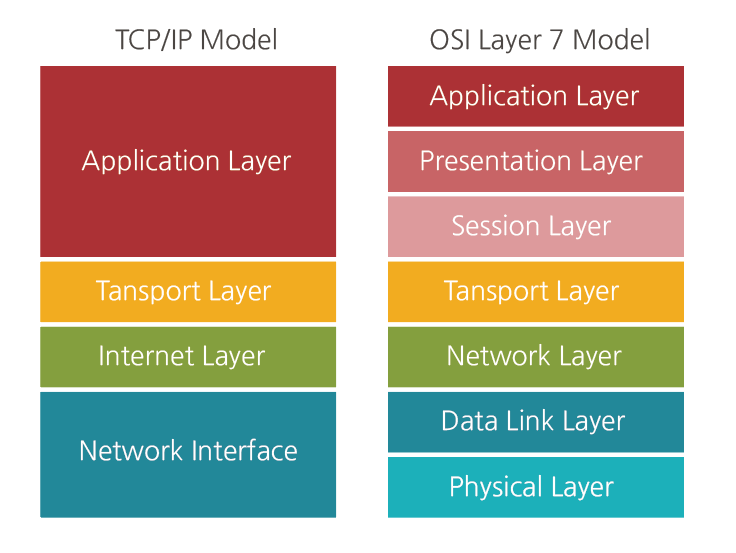

OSI 7 Layers

A.1) 계층을 나누는 이유

• 데이터 흐름 파악
  • 통신이 일어나는 과정을 단계별로 파악 가능
• 유지 보수 비용 절약
  • 특정한 계층에 관련된 모듈에 이상이 생기면, 그 계층에 관련된 문제만 처리하면 되기 때문에 유지보수 비용이 절약된다.

A.2) 계층에 대한 사실

• 각 계층은 독립되어 있다.
• 외우는 방법 : 소시지 피자를 버리지 말아 주세요 (Please-Do-Not-Throw-Sausage-Pizza-Away)
  • Physical-Data Link-Network-Transport-Session-Presentation-Application

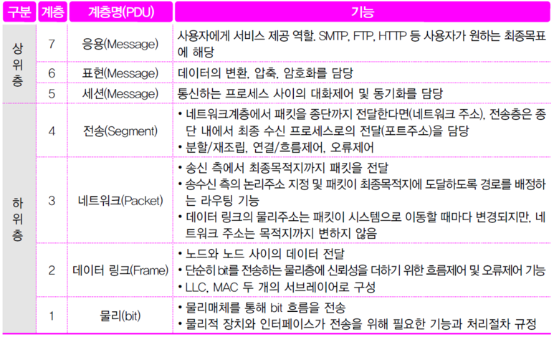

A.3) 계층 종류 (하위층부터 상위층까지)

1. 물리 (Physical)

   • 리피터, 케이블, 허브 등
   • 단지 데이터 전기적인 신호로 변환해서 주고받는 기능을 진행하는 공간
   • 즉, 데이터를 전송하는 역할만 진행한다.

2. 데이터 링크 (Data Link)

   • 브릿지, 스위치 등
   • 물리 계층으로 송수신되는 정보를 관리하여 안전하게 전달되도록 도와주는 역할
   • Mac 주소를 통해 통신한다. 프레임에 Mac 주소를 부여하고 에러검출, 재전송, 흐름제어를 진행한다.

3. 네트워크 (Network)

   • 라우터, IP
   • 데이터를 목적지까지 가장 안전하고 빠르게 전달하는 기능을 담당한다.
   • 라우터를 통해 이동할 경로를 선택하여 IP 주소를 지정하고, 해당 경로에 따라 패킷을 전달해준다.
   • 라우팅, 흐름 제어, 오류 제어, 세그먼테이션 등을 수행한다.

4. 전송 (Transport)

   • TCP, UDP
     • TCP : 신뢰성, 연결지향적
     • UDP : 비신뢰성, 비연결성, 실시간
   • TCP 와 UDP 프로토콜을 통해 통신을 활성화
     • 포트를 열어두고, 프로그램들이 전송을 할 수 있도록 제공

5. 세션 (Session)

   • API, Socket
   • 데이터가 통신하기 위한 논리적 연결을 담당한다. TCP/IP 세션을 만들고 없애는 책임을 지니고 있다.

6. 표현 (Presentation)

   • JPEG, MPEG 등
   • 데이터 표현에 대한 독립성을 제공하고 암호화하는 역할을 담당한다.
   • 파일 인코딩, 명령어를 포장, 압축, 암호화한다.

7. 응용 (Application)

   • HTTP, FTP, DNS 등
   • 최종 목적지로, 응용 프로세스와 직접 관계하여 일반적인 응용 서비스를 수행한다.
   • 사용자 인터페이스, 전자우편, 데이터베이스 관리 등의 서비스를 제공한다.
